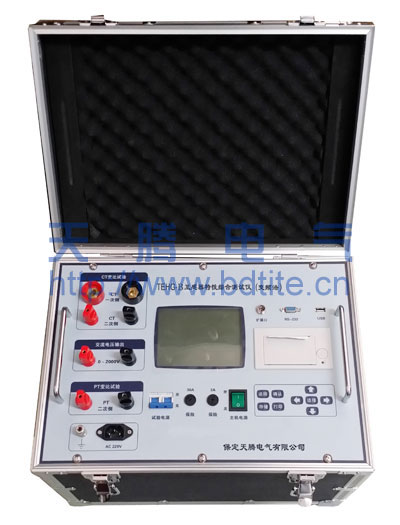

本儀器專門為試驗互感器伏安特性﹑保護用CT的5% 和10%的誤差曲線、CT二次負載測量、CT二次側回路檢查、互感器的變比、極性、比差和角差判別，以及互感器的交流耐壓而設計的，是一臺性價比較高的多功能試驗儀器，其性能獨特。

功能特點：
1、CT測量過程全自動控制，自動記錄數據，自動描繪伏安曲線。（采用變頻電源測試，測試電壓范圍寬(10000V)。
2、10％與5％誤差曲線自動描繪。
3、測量保護級電流互感器保護繞組99.99%的比差、角差。
4、PT測量過程全自動控制，自動記錄數據，自動描繪伏安曲線。
5、檢測已知電壓互感器的變比以及測量非已知電壓互感器的變比。
6、測量電流、電壓互感器二次回路的負荷參數。

技術指標：
1、變頻電源：頻率：0.4-50HZ
電壓：0-120V 功率：500W
2、伏安特性：輸出電壓：0-120V
輸出電流：2A（1A電流互感器）
4A（5A電流互感器）
2A（電壓互感器）
測量精度：<0.5%
3、變比范圍：CT：5A/5A-25000A/5A
（5A/1A～5000A/1A）±0.2%
PT：全范圍測量(電磁型) 0.2%
