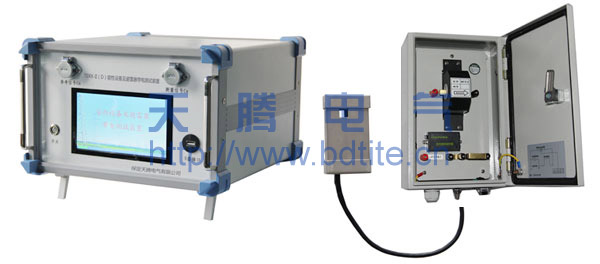

容性設備介質損耗帶電測試裝置由測試主機、取樣單元、PT取樣保護單元和測試線組成，主要用于檢測變電站，電廠運行中的電流互感器（CT）、電容型電壓互感器（CVT）、耦合電容器（OY）、變壓器套管的介質損耗和電容量。氧化鋅避雷器的全電流、阻性電流及3、5、7次諧波的參數，以及變壓器鐵芯接地泄露電流的檢測。

功能特點：
1、可以提供兩種介質損耗在線檢測方式，既可測量兩個同相電容型設備的介質損耗差值和電容量比值，又可用PT二次側電壓作基準信號，去測量電容型設備的實際介質損耗值及電容量。
2、儀器及鉗形電流傳感器具有自檢和自校準功能，抗干擾能力強。
3、可進行單次、連續或定時自動測量，也可現場長時間帶電連續監測使用。
4、儀器大屏幕液晶顯示，中文菜單，界面清晰，操作簡便、能直觀顯示所需全部測量結果，現場可操作性強。

技術指標：
1、顯示方式 ：大屏幕液晶顯示器（觸摸屏），
特別適合戶外使用
充電電源：AC 220V， 50±1Hz
充電時間：約12小時
2、測量范圍及精度
電流測量：測量范圍Ix=100μA～1000mA
In=100μA～1000mA
測量精度：±（0.5%+1字）
電壓測量：測量范圍Vn=3V～300V
測量精度：±（0.5%+1字）
介質損耗：測量范圍Tanδ=－200%～200%
測量精度：±0.05%
電容比值：測量范圍Cx:Cn=1:1000～1000:1
測量精度：±（0.5%C +1字）
電容量：測量范圍Cx=10pF～0.5μF
測量精度：±（0.5%C+2pF）
